Faster R-CNN 논문(Faster R-CNN: Towards Real-Time ObjectDetection with Region Proposal Networks) 리뷰

이번 포스팅에서는 Faster R-CNN 논문(Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks)을 읽고 정리해봤습니다. 기존 Fast R-CNN 모델은 여전히 Selective search 알고리즘을 통해 region proposals 추출하기 때문에 학습 및 detection 속도를 향상시키는데 한계가 있습니다. 또한 detection을 위한 과정을 end-to-end로 수행하지 못한다는 문제가 있습니다. 이러한 문제를 해결하여 속도와 모델의 완성도 측면에서 더 좋은 모습을 보인 Faster R-CNN 모델을 살펴보도록 하겠습니다.

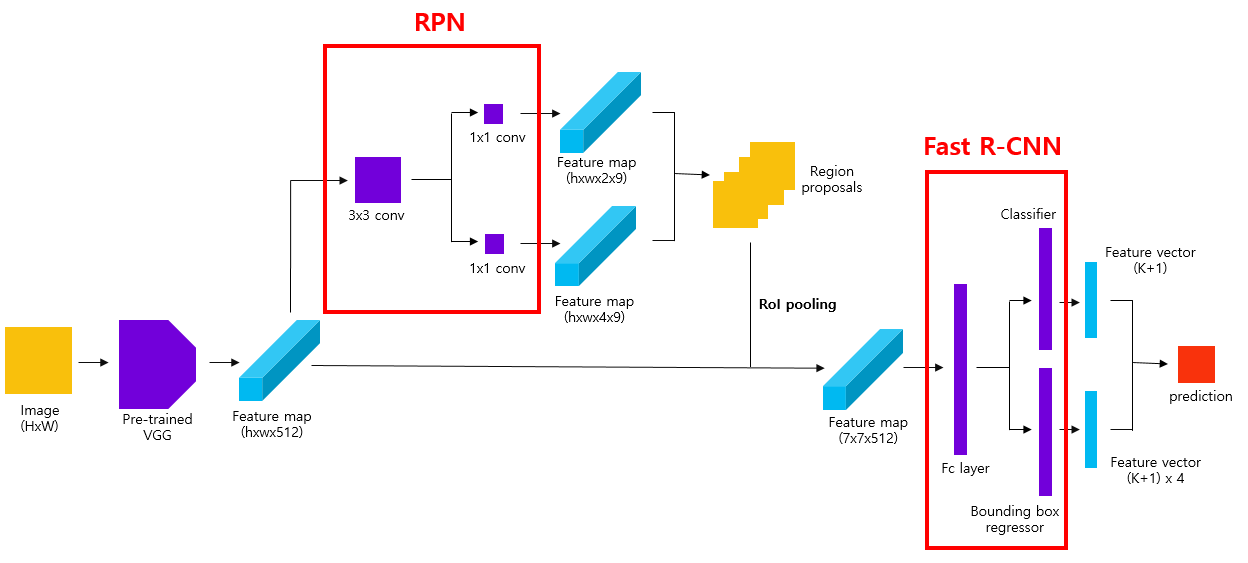

Faster R-CNN 모델

Preview

Faster R-CNN

후보 영역 추출을 위해 사용되는 Selective search 알고리즘은 CPU 상에서 동작하고 이로 인해 네트워크에서 병목현상이 발생하게 됩니다. Faster R-CNN은 이러한 문제를 해결하고자 후보 영역 추출 작업을 수행하는 네트워크인 Region Proposal Network(이하 RPN)를 도입합니다. RPN은 region proposals를 보다 정교하게 추출하기 위해 다양한 크기와 가로세로비를 가지는 bounding box인 Anchor box를 도입합니다. Faster R-CNN 모델을 간략하게 보면 RPN과 Fast R-CNN 모델이 합쳐졌다고 볼 수 있습니다. RPN에서 region proposals를 추출하고 이를 Fast R-CNN 네트워크에 전달하여 객체의 class와 위치를 예측합니다. 이를 통해 모델의 전체 과정이 GPU 상에서 동작하여 병목 현상이 발생하지 않으며, end-to-end로 네트워크를 학습시키는 것이 가능해집니다. 전체적인 동작 순서는 아래와 같습니다.



1) 원본 이미지를 pre-trained된 CNN 모델에 입력하여 feature map을 얻습니다.

2) feature map은 RPN에 전달되어 적절한 region proposals을 산출합니다.

3) region proposals와 1) 과정에서 얻은 feature map을 통해 RoI pooling을 수행하여 고정된 크기의 feature map을 얻습니다.

4) Fast R-CNN 모델에 고정된 크기의 feature map을 입력하여 Classification과 Bounding box regression을 수행합니다.

Main Ideas

1. Anchor box

Dense Sampling

Selective search를 통해 region proposal을 추출하지 않을 경우, 원본 이미지를 일정 간격의 grid로 나눠 각 grid cell을 bounding box로 간주하여 feature map에 encode하는 Dense Sampling 방식을 사용합니다. 이같은 경우 sub-sampling ratio를 기준으로 grid를 나누게 됩니다. 가령 원본 이미지의 크기가 800x800이며, sub-sampling ratio가 1/100이라고 할 때, CNN 모델에 입력시켜 얻은 최종 feature map의 크기는 8x8(800x1/100)가 됩니다. 여기서 feature map의 각 cell은 원본 이미지의 100x100만큼의 영역에 대한 정보를 함축하고 있다고 할 수 있습니다. 원본 이미지에서는 8x8개만큼의 bounding box가 생성된다고 볼 수 있습니다.



Anchor boxes

하지만 이처럼 고정된 크기(fixed size)의 bounding box를 사용할 경우, 다양한 크기의 객체를 포착하지 못할 수 있다는 문제가 있습니다. 본 논문에서는 이러한 문제를 해결하고자 지정한 위치에 사전에 정의한 서로 다른 크기(scale)와 가로세로비(aspect ratio)를 가지는 bounding box인 Anchor box를 생성하여 다양한 크기의 객체를 포착하는 방법을 제시합니다. 논문에서 3가지 scale([128, 256, 512])과 3가지 aspect ratio([1:1, 1:2, 2:1])를 가지는 총 9개의 서로 다른 anchor box를 사전에 정의(pre-define)합니다.



$$w \times h = s^2$$

$$w = {1 \over 2} \times h$$

$${1 \over 2} \times {h^2} = s^2$$

$$h = \sqrt{2s^2}$$

$$w = {{\sqrt{2s^2}} \over 2}$$



여기서 scale은 anchor box의 width(=$w$), height(=$h$)의 길이를, aspect ratio는 width, height의 길이의 비율을 의미합니다. 여기서aspect ratio에 따른 width, height의 길이는 aspect ratio가 1:1일 때의 anchor box의 넓이를 유지한 채 구합니다. 예를 들어 scale이 $s$이며, aspect ratio가 1:1일 때의 anchor box의 넓이는 $s^2(=s \times s)$입니다. 여기서 aspect ratio가 1:2, 즉 height가 width의 2배일 때 위와 같은 수식에 따라 width, height를 구합니다. aspect ratio가 2:1인 경우에도 마찬가지로 구합니다.



anchor box는 원본 이미지의 각 grid cell의 중심을 기준으로 생성합니다. 원본 이미지에서 sub-sampling ratio를 기준으로 anchor box를 생성하는 기준점인 anchor를 고정합니다. 이 anchor를 기준으로 사전에 정의한 anchor box 9개를 생성합니다. 위의 그림에서 원본 이미지의 크기는 600x800이며, sub-sampling ratio=1/16 입니다. 이 때 anchor가 생성되는 수는 1900(=600/16 x 800/16)이며, anchor box는 총 17100(=1900 x 9)개가 생성됩니다. 이같은 방식을 사용할 경우, 기존에 고정된 크기의 bounding box를 사용할 때보다 9배 많은 bounding box를 생성하며, 보다 다양한 크기의 객체를 포착하는 것이 가능합니다.



2. RPN(Region Proposal Network)

Region proposal Network

RPN은 원본 이미지에서 region proposals를 추출하는 네트워크입니다. 원본 이미지에서 anchor box를 생성하면 수많은 region proposals가 만들어집니다. RPN은 region proposals에 대하여 class score를 매기고, bounding box coefficient를 출력하는 기능을 합니다. RPN의 전체적인 동작 과정을 간략하게 살펴보겠습니다(파란색 글씨는 예시입니다).



1) 원본 이미지를 pre-trained된 VGG 모델에 입력하여 feature map을 얻습니다.

원본 이미지의 크기가 800x800이며, sub-sampling ratio가 1/100이라고 했을 때 8x8 크기의 feature map이 생성됩니다(channel 수는 512개 입니다).



2) 위에서 얻은 feature map에 대하여 3x3 conv 연산을 적용합니다. 이때 feature map의 크기가 유지될 수 있도록 padding을 추가합니다.

8x8x512 feature map에 대하여 3x3 연산을 적용하여 8x8x512개의 feature map이 출력됩니다.



3) class score를 매기기 위해서 feature map에 대하여 1x1 conv 연산을 적용합니다. 이 때 출력하는 feature map의 channel 수가 2x9가 되도록 설정합니다. RPN에서는 후보 영역이 어떤 class에 해당하는지까지 구체적인 분류를 하지 않고 객체가 포함되어 있는지 여부만을 분류합니다. 또한 anchor box를 각 grid cell마다 9개가 되도록 설정했습니다. 따라서 channel 수는 2(object 여부) x 9(anchor box 9개)가 됩니다.

8x8x512 크기의 feature map을 입력받아 8x8x2x9크기의 feature map을 출력합니다.



4) bounding box regressor를 얻기 위해 feature map에 대하여 1x1 conv 연산을 적용합니다. 이 때 출력하는 feature map의 channel 수가 4(bounding box regressor)x9(anchor box 9개)가 되도록 설정합니다.

8x8x512 크기의 feature map을 입력받아 8x8x4x9크기의 feature map을 출력합니다.

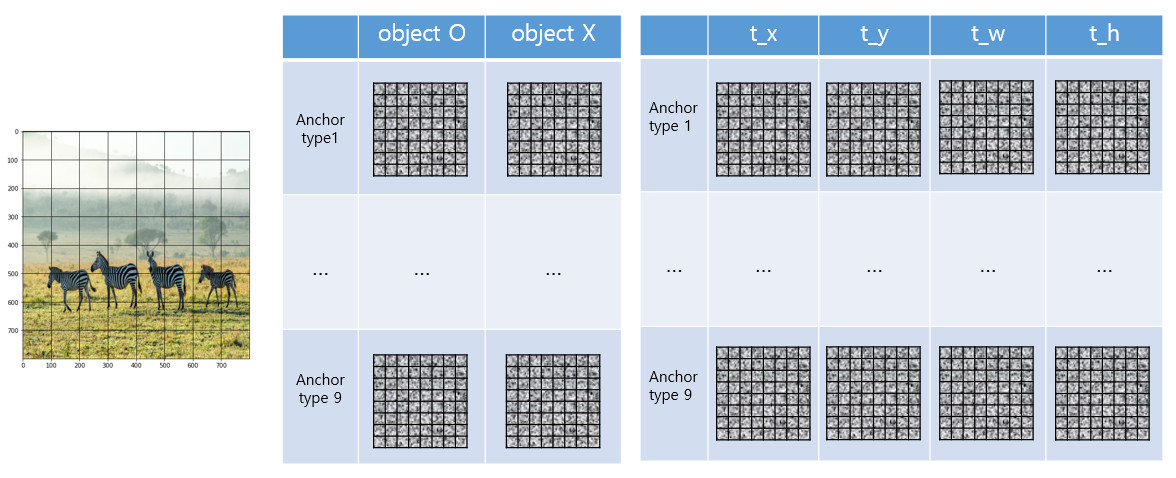

RPN result

RPN의 출력 결과는 위와 같습니다. 좌측 표는 anchor box의 종류에 따라 객체 포함 여부를 나타낸 feature map이며, 우측 표는 anchor box의 종류에 따라 bounding box regressor를 나타낸 feature map입니다. 이를 통해 8x8 grid cell마다 9개의 anchor box가 생성되어 총 576(=8x8x9)개의 region proposals가 추출되며, feature map을 통해 각각에 대한 객체 포함 여부와 bounding box regressor를 파악할 수 있습니다. 이후 class score에 따라 상위 N개의 region proposals만을 추출하고, Non maximum suppression을 적용하여 최적의 region proposals만을 Fast R-CNN에 전달하게 되는데, 이 과정은 아래에서 구체적으로 살펴보도록 하겠습니다.

3. Multi-task loss

 $$L(\left\{  p_i  \right\}, \left\{ t_i \right\}) = \frac {1} {N_{cls}} \sum_i L_{cls}(p_i, p_i^*) + \lambda \frac {1} {N_{reg}} \sum_i p_i^* L_{reg}(t_i, t_i^*)$$



• $i$ : mini-batch 내의 anchor의 index
• $p_i$ : anchor $i$에 객체가 포함되어 있을 예측 확률
• $p_i^*$ : anchor가 양성일 경우 1, 음성일 경우 0을 나타내는 index parameter
• $t_i$ : 예측 bounding box의 파라미터화된 좌표(coefficient)
• $t_i^*$ : ground truth box의 파라미터화된 좌표
• $L_{cls}$ : Loss loss
• $L_{reg}$ : Smooth L1 loss
• $N_{cls}$ : mini-batch의 크기(논문에서는 256으로 지정)
• $N_{reg}$ :  anchor 위치의 수
• $\lambda$ : balancing parameter(default=10)

RPN과 Fast R-CNN을 학습시키기 위해 Multi-task loss를 사용합니다. 하지만 RPN에서는 객체의 존재 여부만을 분류하는 반면, Fast R-CNN에서는 배경을 포함한 class를 분류한다는 점에서 차이가 있습니다.



Training Faster R-CNN

이제 본격적으로 Faster R-CNN 모델의 학습 과정을 살펴보도록 하겠습니다. 흔히 Faster R-CNN = RPN + Fast R-CNN 이라고 단순하게 설명합니다. 하지만 단순히 위의 수식으로 설명하기에는 모델 내부에서 처리해야하는 다양한 작업들이 있어 코드를 살펴보면 상당히 복잡합니다. 대표적으로 anchor를 생성하고 처리하는 작업과 적절한 region proposals를 추출하는 작업이 있습니다. 저는 우선 Faster R-CNN 모델에서 처리하는 동작 과정을 분석한 후 논문에서 언급한 모델의 실제 학습 방법을 살펴보도록 하겠습니다. 전체적인 동작 과정은 Ankur Mohan님의 블로그를 참고했습니다.



Training Faster R-CNN

1) feature extraction by pre-trained VGG16

pre-trained된 VGG16 모델에 800x800x3 크기의 원본 이미지를 입력하여 50x50x512 크기의 feature map을 얻습니다. 여기서 sub-sampling ratio는 1/16입니다.



• Input : 800x800x3 sized image
• Process : feature extraction by pre-trained VGG16
• Output : 50x50x512 sized feature map

2) Generate Anchors by Anchor generation layer

region proposals를 추출하기에 앞서 원본 이미지에 대하여 anchor box를 생성하는 과정이 필요합니다. 원본 이미지의 크기에 sub-sampling ratio를 곱한만큼의 grid cell이 생성 되며, 이를 기준으로 각 grid cell마다 9개의 anchor box를 생성합니다. 즉, 원본 이미지에 50x50(=800x1/16 x 800x1/16)개의 grid cell이 생성되고, 각 grid cell마다 9개의 anchor box를 생성하므로 총 22500(=50x50x9)개의 anchor box가 생성됩니다.



• Input : 800x800x3 sized image
• Process : generate anchors
• Output : 22500(=50x50x9) anchor boxes

3) Class scores and Bounding box regressor by RPN

RPN은 VGG16으로부터 feature map을 입력받아 anchor에 대한 class score, bounding box regressor를 반환하는 역할을 합니다. 동작 과정은 위에서 설명한 부분을 참고하시면 될 것 같습니다.



• Input : 50x50x512 sized feature map
• Process : Region proposal by RPN
• Output : class scores(50x50x2x9 sized feature map) and bounding box regressors(50x50x4x9 sized feature map)

4) Region proposal by Proposal layer

Proposal layer에서는 2)번 과정에서 생성된 anchor boxes와 RPN에서 반환한 class scores와 bounding box regressor를 사용하여 region proposals를 추출하는 작업을 수행합니다. 먼저 Non maximum suppression을 적용하여 부적절한 객체를 제거한 후, class score 상위 N개의 anchor box를 추출합니다. 이후 regression coefficients를 anchor box에 적용하여 anchor box가 객체의 위치를 더 잘 detect하도록 조정합니다.



• Input
  • 22500(=50x50x9) anchor boxes
  • class scores(50x50x2x9 sized feature map) and bounding box regressors(50x50x4x9 sized feature map)
• Process : region proposal by proposal layer
• Output : top-N ranked region proposals

5) Select anchors for training RPN by Anchor target layer

Anchor target layer의 목표는 RPN이 학습하는데 사용할 수 있는 anchor를 선택하는 것입니다. 먼저 2)번 과정에서 생성한 anchor box 중에서 원본 이미지의 경계를 벗어나지 않는 anchor box를 선택합니다. 그 다음 positive/negative 데이터를 sampling해줍니다. 여기 positive sample은 객체가 존재하는 foreground, negative sample은 객체가 존재하지 않는 background를 의미합니다.



전체 anchor box 중에서 1) ground truth box와 가장 큰 IoU 값을 가지는 경우 2) ground truth box와의 IoU 값이 0.7 이상인 경우에 해당하는 box를 positive sample로 선정합니다. 반면 ground truth box와의 IoU 값이 0.3 이하인 경우에는 negative sample로 선정합니다. IoU 값이 0.3~0.7인 anchor box는 무시합니다. 이러한 과정을 통해 RPN을 학습시키는데 사용할 데이터셋을 구성하게 됩니다.



• Input : anchor boxes, ground truth boxes
• Process : select anchors for training RPN
• Output : positive/negative samples with target regression coefficients

6) Select anchors for training Fast R-CNN by Proposal Target layer

Proposal target layer의 목표는 proposal layer에서 나온 region proposals 중에서 Fast R-CNN 모델을 학습시키기 위한 유용한 sample을 선택하는 것입니다. 여기서 선택된 region proposals는 1)번 과정을 통해 출력된 feature map에 RoI pooling을 수행하게 됩니다. 먼저 region proposals와 ground truth box와의 IoU를 계산하여 0.5 이상일 경우 positive, 0.1~0.5 사이일 경우 negative sample로 label됩니다.



• Input : top-N ranked region proposals, ground truth boxes
• Process : select region proposals for training Fast R-CNN
• Output : positive/negative samples with target regression coefficients

7) Max pooling by RoI pooling

원본 이미지를 VGG16 모델에 입력하여 얻은 feature map과 6) 과정을 통해 얻은 sample을 사용하여 RoI pooling을 수행합니다. 이를 통해 고정된 크기의 feature map이 출력됩니다. RoI pooling에 대한 자세한 설명은 Fast R-CNN 논문 리뷰를 참고하시기 바랍니다.



• Input
  • 50x50x512 sized feature map
  • positive/negative samples with target regression coefficients
• Process : RoI pooling
• Output : 7x7x512 sized feature map

8) Train Fast R-CNN by Multi-task loss

나머지 과정은 Fast R-CNN 모델의 동작 순서와 동일합니다. 입력받은 feature map을 fc layer에 입력하여 4096 크기의 feature vector를 얻습니다. 이후 feature vector를 Classifier와 Bounding box regressor에 입력하여 (class의 수가 K라고 할 때)각각 (K+1), (K+1) x 4 크기의 feature vector를 출력합니다. 출력된 결과를 사용하여 Multi-task loss를 통해 Fast R-CNN 모델을 학습시킵니다. 자세한 내용은 Fast R-CNN 논문 리뷰를 참고하시기 바랍니다.



• Input : 7x7x512 sized feature map
• Process
  • feature extraction by fc layer
  • classification by Classifier
  • bounding box regression by Bounding box regressor
  • Train Fast R-CNN by Multi-task loss
• Output : loss(Loss loss + Smooth L1 loss)

*Alternating Training

논문의 저자는 Faster R-CNN 모델을 학습시키기 위해 RPN과 Fast R-CNN을 번갈아가며 학습시키는 Alternating Training 방법을 사용합니다. 학습 과정은 아래와 같습니다.



Aleternating Training

1) 먼저 Anchor generation layer에서 생성된 anchor box와 원본 이미지의 ground truth box를 사용하여 Anchor target layer에서 RPN을 학습시킬 positive/negative 데이터셋을 구성합니다. 이를 활용하여 RPN을 학습시킵니다. 이 과정에서 pre-trained된 VGG16 역시 학습됩니다.



2) Anchor generation layer에서 생성한 anchor box와 학습된 RPN에 원본 이미지를 입력하여 얻은 feature maps를 사용하여 proposals layer에서 region proposals를 추출합니다. 이를 Proposal target layer에 전달하여 Fast R-CNN 모델을 학습시킬 positive/negative 데이터셋을 구성합니다. 이를 활용하여 Fast R-CNN을 학습시킵니다. 이 때 pre-trained된 VGG16 역시 학습됩니다.



3) 앞서 학습시킨 RPN과 Fast R-CNN에서 RPN에 해당하는 부분만 학습(fine tune)시킵니다. 세부적인 학습 과정은 1)과 같습니다. 이 과정에서 두 네트워크끼리 공유하는 convolutional layer, 즉 pre-trained된 VGG16은 고정(freeze)합니다.



4) 학습시킨 RPN(3)번 과정)을 활용하여 추출한 region proposals를 활용하여 Fast R-CNN을 학습(fine tune)시킵니다. 이 때 RPN과 pre-trained된 VGG16은 고정(freeze)합니다.



쉽게 생각하면 RPN과 Fast R-CNN을 번갈아가며 학습시키면서 공유된 convolutional layer를 사용한다고 보면 됩니다. 하지만 실제 학습 절차가 상당히 복잡하여 이후 두 네트워크를 병합하여 학습시키는 Approximate Joint Training 방법으로 대체된다고 합니다.



Detection

Faster R-CNN detection

실제 detection(=inference) 시에는 Anchor target layer와 Proposal target layer는 사용되지 않습니다. 두 layer 모두 네트워크를 학습시키기 위한 데이터셋을 구성하는데 사용되기 때문입니다. Fast R-CNN은 Proposal layer에서 추출한 region proposals를 활용하여 detection을 수행합니다. 그리고 최종적으로 얻은 predicted box에 Non maximum suppression을 적용하여 최적의 bounding box만을 결과로 출력합니다.

---

지금까지 Faster R-CNN 모델에 대해 살펴봤습니다. Faster R-CNN 모델은 PASCAL VOC 2012 데이터셋에서 mAP 값이 75.9를 보이면서 Fast R-CNN 모델보다 더 높은 detection 성능을 보였습니다. 또한 Fast R-CNN 모델이 0.5fps(frame pre second)인 반면 Faster R-CNN 모델은 17fps를 보이며, 이미지 처리 속도 면에서 발전한 결과를 보였습니다. 또한 feature extraction에 사용하는 convolutional layer의 feature를 공유하면서 end-to-end로 학습시키는 것이 가능해졌습니다. 하지만 논문의 저자는 detection 속도에 대해 "near real-time"이라고 언급하며, 실시간 detection에는 한계가 있음을 인정했습니다.



지금까지 살펴본 논문 중 모델의 구조 및 학습 방법이 가장 복잡했던 것 같습니다😭. Selective search 알고리즘이 처리하던 region proposal 추출 작업을 대신하는 RPN의 설계 과정이 까다로웠습니다. 게다가 Alternating Training을 사용하여 두 네트워크를 번갈아가며 학습시키는 방법 역시 상당히 복잡하게 느껴졌습니다. Faster R-CNN 모델을 구현한 코드에 대한 설명은 Pytorch로 구현한 Faster R-CNN 모델 포스팅을 참고하시기 바랍니다. 다음 포스팅에서는 OHEM 논문을 읽고 리뷰해도록 하겠습니다.
